$10,20

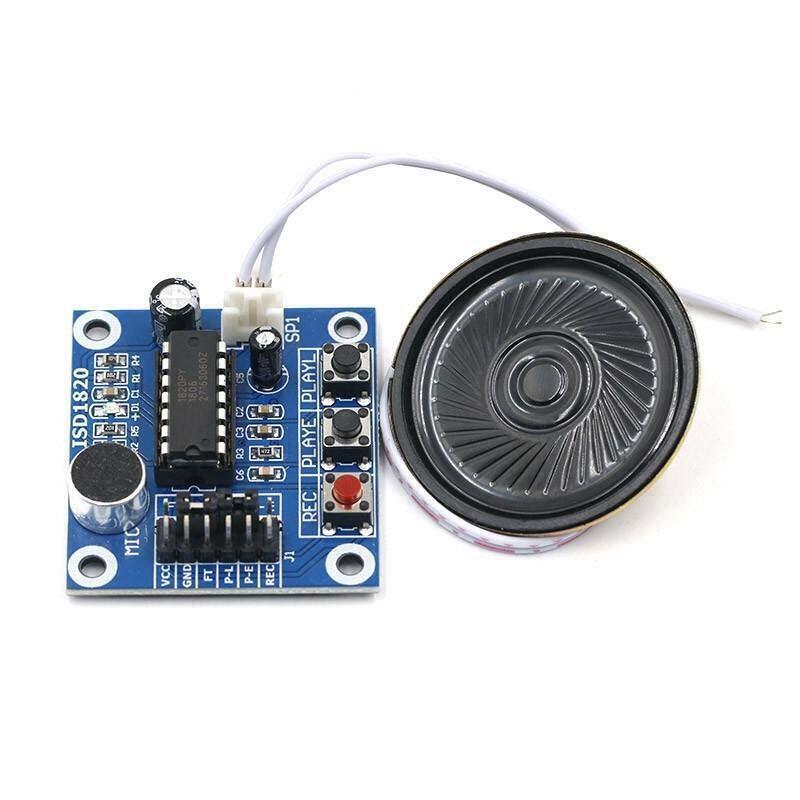

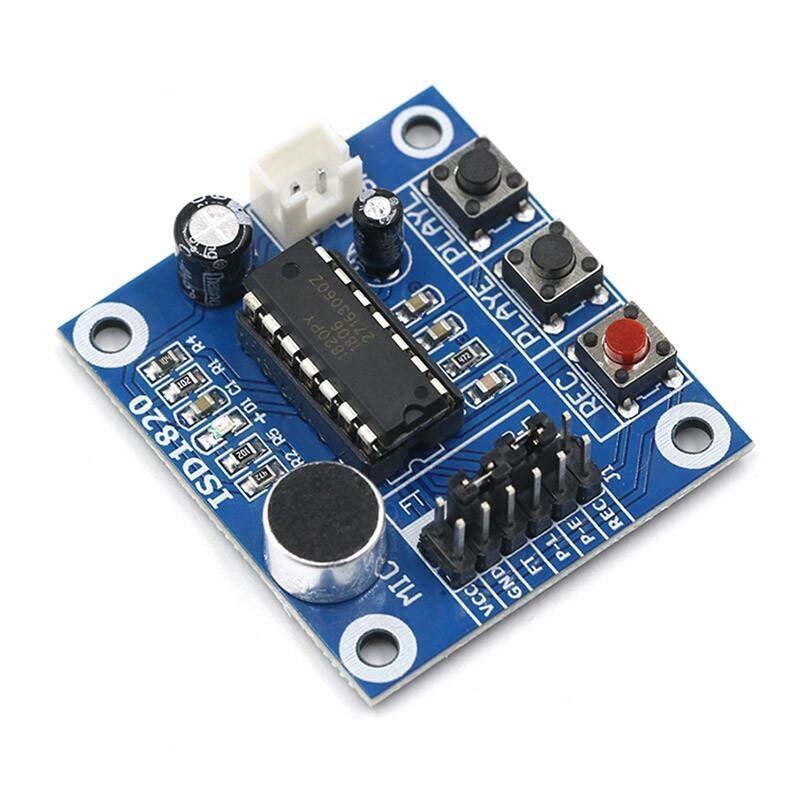

ISD1820 es un circuito integrado enfocado para grabar y reproducir audio, este circuito ya viene integrado en una PCB que incorpora todo los periféricos de entrada y salida, como un micrófono, salida de audio, botones de control, pines de alimentación y entrada de señal así como componentes electrónicos para su optimo funcionamiento.
ISD1820 es un circuito integrado enfocado para grabar y reproducir audio, este circuito ya viene integrado en una PCB que incorpora todo los periféricos de entrada y salida, como un micrófono, salida de audio, botones de control, pines de alimentación y entrada de señal así como componentes electrónicos para su optimo funcionamiento.
¿Para qué sirve?
Este módulo permite grabar audio y reproducirlo ya sea manualmente mediante los botones de control o utilizando un microcontrolador ya sea placas de desarrollo de la familia de Arduino, NodeMCU (ESP8266), ESP32, Pic´s, STM32 entre otros. Es ideal para tus proyectos de electrónica donde requieras grabar audio y reproducirlo.
ESPECIFICACIÓN Y CARACTERÍSTICAS
|
 |
DOCUMENTACIÓN Y RECURSOS
TUTORIALES
INFORMACIÓN ADICIONAL
Características:
- 10 segundos de grabación de voz
- Voz natural restaurada de alta calidad
- Se puede utilizar como módulo de propaganda
- Con bucle, reproducción de jog, función de reproducción de un paso
- Control disponible de un solo chip
- Este módulo puede conducir directamente un altavoz pequeño de 8 ohm 0,5 W
Función de los botones:
- REC – Se deja oprimido este botón para grabar el audio, se encenderá el led indicador y se apagara hasta que se complete la grabación del audio. Por defecto el módulo solo puede guardar audio con duración de 10s.
- PLAYE – Oprime una sola vez y reproducirá el audio completamente.
- PLAYL – Dejar oprimido este botón Activado se iniciara el ciclo de reproducción
Función de los pines Header´s:
- FT – Feed Through: este modo permite que el micrófono controle el altavoz directamente.
- P‐E – Señal de entrada para re reproducirá el audio completamente. Puedes mandar la señal desde un microcontrolador.
- P‐L – Señal de entrada para iniciar el ciclo de reproducción. Puedes mandar la señal desde un microcontrolador.
